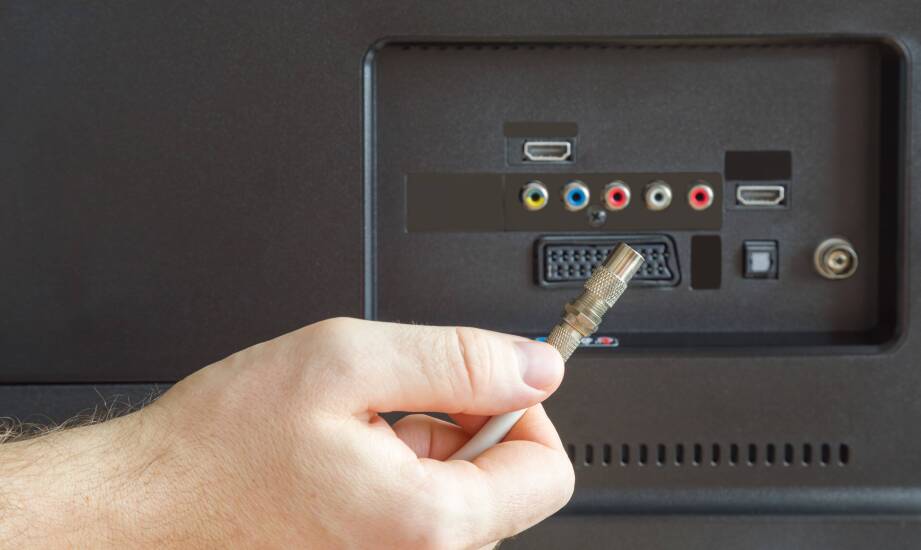

Gdy obraz z eurozłącza zanika, problem bywa w kablu, gnieździe albo przejściówce

W starszych telewizorach i magnetowidach sygnał wideo lub audio potrafi zanikać w najmniej oczekiwanym momencie, mimo że kabel wydaje się wpięty prawidłowo do gniazda. Obraz często przerywa podczas odtwarzania kaset VHS albo po podłączeniu zewnętrznego dekodera, a dźwięk wyraźnie słabnie przy najmniejszym ruchu przewodem. Tego typu usterki zazwyczaj wskazują na fizyczne problemy w analogowym połączeniu wielopinowym, które było standardem w sprzęcie RTV przez kilkadziesiąt lat. Brak wizji, trzeszczenie fonii czy utrata kolorów rzadko oznaczają uszkodzenie zaawansowanej elektroniki wewnątrz urządzenia. Zazwyczaj winny jest wyeksploatowany przewód transmisyjny, zaśniedziałe styki lub mechaniczne wyrobienie punktów lutowniczych na płycie głównej, które poddają się pod wpływem ciężaru grubej wiązki kablowej.

Przeczytaj również: Regeneracja turbin — co warto wiedzieć przed naprawą i jak przebiega proces

Budowa wtyku i specyfika przesyłania sygnałów

Port używany w starszym sprzęcie audiowizualnym opiera się na 21-pinowej asymetrycznej obudowie o kształcie trapezu, która całkowicie uniemożliwia odwrotne podłączenie wtyczki. Taka struktura pozwala przesyłać sygnał kompozytowy CVBS, pełne spektrum RGB gwarantujące najlepszą jakość obrazu analogowego, dwukanałowy dźwięk stereofoniczny oraz komendy sterujące za pośrednictwem jednego masywnego przewodu. Każdy metalowy bolec odpowiada za odrębną ścieżkę transmisji danych lub zasilania. Poluzowanie pojedynczego styku przerywa konkretny obwód sygnałowy, co tłumaczy niezwykle zróżnicowane i wybiórcze objawy awarii. Jeżeli uszkodzeniu ulegnie pin numer 18, który działa jako standardowe wyjście wideo, użytkownik całkowicie traci obraz, ale nadal wyraźnie słyszy ścieżkę dźwiękową dobiegającą z głośników telewizora.

Przeczytaj również: Porównanie tradycyjnych i nowoczesnych metod uzdatniania ścieków

Logika pojawiających się usterek staje się bardzo czytelna po przeanalizowaniu grup styków odpowiedzialnych za poszczególne zadania:

Przeczytaj również: Jak działa nitownica pneumatyczna i do czego można ją wykorzystać?

• Piny audio to numery 1 i 3 przypisane do wyjścia kanału prawego i lewego, natomiast wtyki 2 i 6 pełnią w tym układzie funkcję wejść.

• Transmisję obrazu obsługują piny 18 i 20 dla sygnału kompozytowego oraz 7, 11 i 15 dla poszczególnych składowych barw w standardzie RGB.

• Ochronę torów transmisyjnych przed zakłóceniami gwarantują niezależne styki masowe (m.in. 4, 5, 9, 13, 17), których przerwanie skutkuje mocnym śnieżeniem obrazu.

Zupełnie odrębną rolę pełnią styki 8 i 16. To one aktywują odpowiednie wejście w telewizorze po wykryciu napięcia. Przerwanie ścieżki przełączającej sprawia, że po uruchomieniu dekodera ekran pozostaje czarny, dopóki użytkownik ręcznie nie wskaże na pilocie źródła sygnału.

Lokalizacja awarii i skuteczne metody naprawy połączenia

Prawidłowe rozwiązanie problemu z przerywającym przekazem wymaga oddzielenia awarii samego przewodu od uszkodzenia portu wejściowego na obudowie. Najszybsza metoda weryfikacyjna polega na podłączeniu posiadanego kabla do zupełnie innego odbiornika lub źródła. Jeśli sygnał rwie się wyłącznie podczas zginania wiązki tuż przy plastikowej obudowie wtyczki, winny jest uszkodzony rdzeń miedziany lub postępujące utlenienie wewnętrznych połączeń. Przewody powyżej pięciu metrów dodatkowo cierpią na naturalne tłumienie analogowe. Natomiast w sytuacji, gdy stabilizacja obrazu wymaga ciągłego dociskania wtyku do obudowy telewizora, usterka dotyczy samego gniazda. Wyrobienie sprężyn kontaktowych w urządzeniu skutkuje całkowitą utratą stabilności sygnału.

Klasyczne porty muszą też bezproblemowo współpracować ze współczesnymi systemami rozrywki, co wymusza stosowanie dodatkowych akcesoriów. Łącząc starszy odtwarzacz z nowym ekranem LCD, trzeba wziąć pod uwagę brak układów przetwarzających starą technologię na format cyfrowy w wielu najnowszych matrycach. Integrując takie urządzenia, często wykorzystuje się złącze euro scart podłączone do aktywnego konwertera sygnału wyposażonego we własny zasilacz. Dopiero tego typu adapter potrafi skutecznie przetłumaczyć sygnał analogowy na postać zrozumiałą dla nowoczesnych procesorów obrazu, ponieważ proste przejściówki pasywne nie realizują konwersji cyfrowej.

Naprawa uszkodzonego wejścia fizycznego przybiera różne formy w zależności od stopnia degradacji punktów kontaktowych. Wymycie styków alkoholem izopropylowym przywraca przewodnictwo w przypadkach zwykłego zabrudzenia lub nalotu z tlenków. Jeżeli sam port trzyma się na płycie głównej luźno i chwieje się przy podłączaniu, zazwyczaj wystarczy odświeżenie spoiwa w ramach tak zwanych zimnych lutów. Pęknięty lub całkowicie wyeksploatowany mechanizm wymaga wlutowania nowego elementu. Zarówno mniejsze serwisy RTV, jak i amatorzy elektroniki zaopatrujący się w hurtowni KAZ-POL często zamawiają fabrycznie nowe komponenty, co pozwala przywrócić sprawność telewizora bez ponoszenia kosztów wymiany całego sprzętu.

Uważna interpretacja zakłóceń obrazu i fonii pozwala dość szybko wykluczyć kosztowne awarie głównych układów w urządzeniach RTV. Zaniki kolorów, niepożądane szumy czy sporadyczne trzaski niemal zawsze wynikają ze zmęczenia materiału w obrębie połączeń stykowych. Metodyczna weryfikacja ciągłości żył przewodu oraz wyczyszczenie utlenionych punktów kontaktowych rozwiązują zdecydowaną większość problemów z płynnością i jakością transmisji. Utrzymanie starych portów transmisyjnych we wzorowym stanie technicznym pozwala cieszyć się stabilnym odbiorem materiałów z klasycznego sprzętu audiowizualnego przez kolejne dekady.
